Static Routing

-
                               Static Routing

      Kali ini kita akan membahas konfigurasi Static Routing, konfigurasi ini dengan cara menambahkan semua rute yang terhubung secara manual. Static Routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static merupakan pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer.

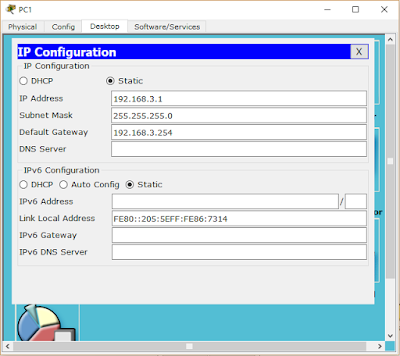

1. Beri alamat IP pada semua end device (PC) sesuai gambar



2. Buat juga gateway pada router sesuai gambar
     a. Router0
         Router>ena
         Router#conf t
         Router(config)#int fa0/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.2.254 255.255.255.0
         Router(config-if)#int se2/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.1.1 255.255.255.252
         Router(config-if)#ex
         Router(config)#
     b. Router1
         Router>ena
         Router#conf t
         Router(config)#int fa0/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.3.254 255.255.255.0
         Router(config-if)#int se2/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.1.2 255.255.255.252
         Router(config-if)#int se3/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.1.5 255.255.255.252
         Router(config-if)#ex
         Router(config)#
     c. Router2
         Router>ena
         Router#conf t
         Router(config)#int fa0/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.4.254 255.255.255.0
         Router(config-if)#int se2/0
         Router(config-if)#no shutdown
         Router(config-if)#ip add 192.168.1.6 255.255.255.252
         Router(config-if)#ex
         Router(config)#

3. Untuk static routing, daftarkan semua rute secara manual pada setiap Router
     a. Router0
         Router>ena
         Router#conf t
         Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.1.2
         Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.1.2
         Router(config)#
     b. Router1
         Router>ena
         Router#conf t
         Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.1
         Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.1.6
         Router(config)#
     c. Router2
         Router>ena
         Router#conf t
         Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.1.5
         Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.1.5
         Router(config)#

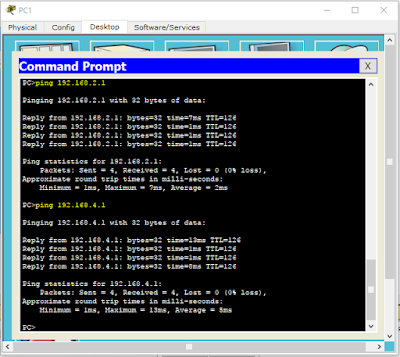

4. Uji dengan mantra spesial PING
