Latihan VLAN dan InterVLAN Routing

-

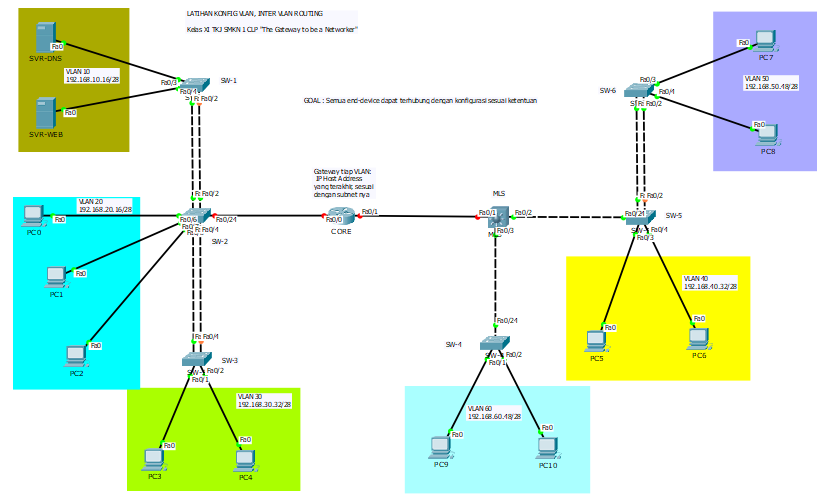

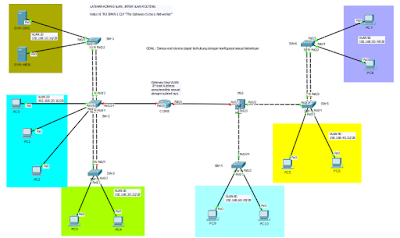

        Kali ini saya akan sedikit berbagi tentang konfigurasi VLAN dan InterVLAN routing pada Cisco Packet Tracer. VLAN (Virtual LAN) adalah kelompok device dalam sebuah LAN yang dikonfigurasi (menggunakan software manajemen) sehingga mereka dapat saling berkomunikasi asalkan dihubungkan dengan jaringan yang sama walaupun secara fisikal mereka berada pada segmen LAN yang berbeda.
1. Ubah hostname pada semua switch, buat vlan, dan tentukan mode switchport yang sesuai

 Pada SW-1
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW-1
SW-1(config)#vlan 10
SW-1(config-vlan)#exit
SW-1(config)#int fa0/1
SW-1(config-if)#switchport mode access
SW-1(config-if)#Switchport access vlan 10
SW-1(config-if)#int fa0/2
SW-1(config-if)#switchport mode access
SW-1(config-if)#Switchport access vlan 10
SW-1(config-if)#int fa0/3
SW-1(config-if)#switchport mode access
SW-1(config-if)#Switchport access vlan 10
SW-1(config-if)#int fa0/4
SW-1(config-if)#switchport mode access
SW-1(config-if)#Switchport access vlan 10
SW-1(config-if)#exit
SW-1(config)#

Pada SW-2
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW-2
SW-2(config)#vlan 10
SW-2(config-vlan)#vlan 20
SW-2(config-vlan)#vlan 30
SW-2(config-vlan)#exit
SW-2(config)#
SW-2(config)#int fa0/1
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 10
SW-2(config-if)#int fa0/2
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 10
SW-2(config-if)#int fa0/3
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 30
SW-2(config-if)#int fa0/4
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 30
SW-2(config-if)#int fa0/6
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 20
SW-2(config-if)#int fa0/7
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 20
SW-2(config-if)#int fa0/8
SW-2(config-if)#switchport mode access
SW-2(config-if)#Switchport access vlan 20
SW-2(config-if)#int fa0/24
SW-2(config-if)#switchport mode trunk
SW-2(config-if)#exit
SW-2(config)#

Pada SW-3
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW-3
SW-3(config)#vlan 30
SW-3(config-vlan)#exit
SW-3(config)#int fa0/1
SW-3(config-if)#switchport mode access
SW-3(config-if)#Switchport access vlan 30
SW-3(config-if)#int fa0/2
SW-3(config-if)#switchport mode access
SW-3(config-if)#Switchport access vlan 30
SW-3(config-if)#int fa0/3
SW-3(config-if)#switchport mode access
SW-3(config-if)#Switchport access vlan 30
SW-3(config)#int fa0/4
SW-3(config-if)#switchport mode access
SW-3(config-if)#Switchport access vlan 30
SW-3(config-if)#exit
SW-3(config)#

Pada SW-4
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW-4
SW-4(config)#vlan 60
SW-4(config-vlan)#exit
SW-4(config)#int fa0/1
SW-4(config-if)#switchport mode access
SW-4(config-if)#Switchport access vlan 60
SW-4(config-if)#int fa0/2
SW-4(config-if)#switchport mode access
SW-4(config-if)#Switchport access vlan 60
SW-4(config-if)#int fa0/24
SW-4(config-if)#switchport mode access
SW-4(config-if)#Switchport access vlan 60
SW-4(config-if)#exit
SW-4(config)#

Pada SW-5
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW-5
SW-5(config)#vlan 40
SW-5(config-vlan)#vlan 50
SW-5(config-vlan)#exit
SW-5(config)#int fa0/1
SW-5(config-if)#switchport mode access
SW-5(config-if)#Switchport access vlan 50
SW-5(config-if)#int fa0/2
SW-5(config-if)#switchport mode access
SW-5(config-if)#Switchport access vlan 50
SW-5(config-if)#int fa0/3
SW-5(config-if)#switchport mode access
SW-5(config-if)#Switchport access vlan 40
SW-5(config-if)#int fa0/4
SW-5(config-if)#switchport mode access
SW-5(config-if)#Switchport access vlan 40
SW-5(config-if)#int fa0/24
SW-5(config-if)#switchport mode trunk
SW-5(config-if)#exit
SW-5(config)#

Pada SW-6
Switch>enable
Switch#configure terminal
Switch(config)#hostname SW-6
SW-6(config)#vlan 50
SW-6(config-vlan)#exit
SW-6(config)#int fa0/1
SW-6(config-if)#switchport mode access
SW-6(config-if)#Switchport access vlan 50
SW-6(config-if)#int fa0/2
SW-6(config-if)#switchport mode access
SW-6(config-if)#Switchport access vlan 50
SW-6(config-if)#int fa0/3
SW-6(config-if)#switchport mode access
SW-6(config-if)#Switchport access vlan 50
SW-6(config-if)#int fa0/4
SW-6(config-if)#switchport mode access
SW-6(config-if)#Switchport access vlan 50
SW-6(config-if)#exit
SW-6(config)#

2. Konfigurasi pada MLS

 Switch>enable
Switch#configure terminal
Switch(config)#hostname MLS
MLS(config)#vlan 40
MLS(config-vlan)#vlan 50
MLS(config-vlan)#vlan 60
MLS(config-vlan)#exit
MLS(config)#
MLS(config)#int fa0/1
MLS(config-if)#switchport mode trunk
MLS(config-if)#int fa0/2
MLS(config-if)# switchport mode trunk
MLS(config-if)#int fa0/3
MLS(config-if)# switchport mode access
MLS(config-if)#switchport access vlan 60
MLS(config-if)#exit
MLS(config)#

3. Konfigurasi pada Router

 Router>enable
Router#configure terminal
Router(config)#hostname CORE
CORE(config)#int  fa0/0
CORE(config)#no shutdown
CORE(config)#int  fa0/1
CORE(config)#no shutdown
CORE(config)#int  fa0/0.10
CORE(config-subif)#encapsulation dot1Q 10
CORE(config-subif)#ip address 192.168.10.30 255.255.255.240
CORE(config-subif)#no shutdown
CORE(config)#exit
CORE(config)#int  fa0/0.20
CORE(config-subif)#encapsulation dot1Q 20
CORE(config-subif)#ip address 192.168.20.30 255.255.255.240
CORE(config-subif)#no shutdown
CORE(config)#exit
CORE(config)#int  fa0/0.30
CORE(config-subif)#encapsulation dot1Q 30
CORE(config-subif)#ip address 192.168.30.46 255.255.255.240
CORE(config-subif)#no shutdown
CORE(config)#exit
CORE(config)#int  fa0/1.40
CORE(config-subif)#encapsulation dot1Q 40
CORE(config-subif)#ip address 192.168.40.46 255.255.255.240
CORE(config-subif)#no shutdown
CORE(config)#exit
CORE(config)#int  fa0/1.50
CORE(config-subif)#encapsulation dot1Q 50
CORE(config-subif)#ip address 192.168.50.62 255.255.255.240
CORE(config-subif)#no shutdown
CORE(config)#exit
CORE(config)#int  fa0/1.60
CORE(config-subif)#encapsulation dot1Q 60
CORE(config-subif)#ip address 192.168.60.62 255.255.255.240
CORE(config-subif)#no shutdown
CORE(config)#exit

4. Isikan alamat ip, gateway, dan DNS pada SVR-DNS

 5. Isikan alamat ip, gateway, dan DNS pada SVR-WEB

 6. Aktifkan DNS pada DNS server, lalu buat 2 record seperti dibawah ini

 7. Pada SVR-DNS, edit index.html pada tab HTTP dengan kata = Anda berhasil mengakses tkjeskanza.net

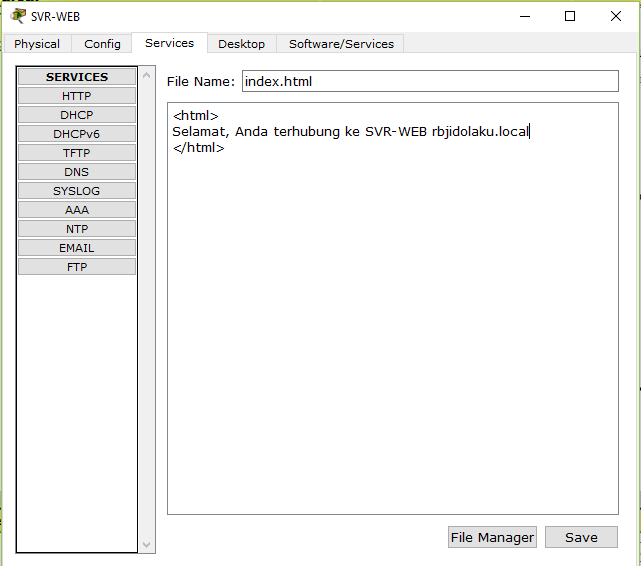

 8. Pada SVR-WEB, edit index.html pada tab HTTP dengan kata = Selamat, Anda terhubung ke SVR-WEB rbjidolaku.local

 9. Pada PC0, PC1 da PC2 beri alamat IP, gateway serta DNS. alamat IP masing-masing adalah alamat host yang ke-1, ke-2 dan ke-3. alamat DNS adalah 192.168.10.17.Pada PC4 dan PC4, PC9 dan PC10, PC5 dan PC6, PC7 dan PC8 beri alamat IP dengan alamat host yang ke-1 dan ke2. beri gateway yang sesuai. isikan DNS dengan 192.168.10.17, misalkan :
