Pendalaman DHCP Server

-


        Kali ini saya akan berbagi tutorial pendalaman DHCP server pada Cisco Packet Tracer, sebelumnya DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagai DHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client.
1. Konfigurasi Switch dan MultilayerSwitch

 Pada Switch0
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 100
Switch(config-vlan)#exit
Switch(config)#int fa0/3
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 100
Switch(config-if)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config-if)#int fa0/2
Switch(config-if)#sw mo tr
Switch(config-if)#exit

Pada Switch1
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit
Switch(config)#int fa0/2
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 10
Switch(config-if)#int fa0/3
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 20
Switch(config-if)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config-if)#exit

Pada Switch2
Switch>enable
Switch#configure terminal
Switch(config)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config-if)#sw acc vlan 30
Switch(config-if)#int fa0/2
Switch(config-if)#sw mo tr
Switch(config-if)#sw acc vlan 30
Switch(config-if)#exit

 Pada Switch3
Switch>enable
Switch#configure terminal
Switch(config)#vlan 30
Switch(config-vlan)#vlan 300
Switch(config-vlan)#vlan 400
Switch(config-vlan)#exit
Switch(config)#int fa0/2
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 30
Switch(config-if)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config-if)#int fa0/3
Switch(config-if)#sw mo tr
Switch(config-if)#sw acc vlan 30
Switch(config-if)#exit

 Pada Switch4
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 30
Switch(config-if)#int fa0/2
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 30
Switch(config-if)#exit

Pada Switch5
Switch>enable
Switch#configure terminal
Switch(config)#vlan 300
Switch(config-vlan)#vlan 400
Switch(config-vlan)#exit
Switch(config)#int fa0/2
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 300
Switch(config-if)#int fa0/3
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 400
Switch(config-if)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config-if)#exit

Pada Switch6
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 10
Switch(config-if)#int fa0/2
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 10
Switch(config-if)#exit

Pada MultilayerSwitch0
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 100
Switch(config-vlan)#vlan 200
Switch(config-vlan)#exit
Switch(config)#int fa0/3
Switch(config-if)#sw mo acc
Switch(config-if)#sw acc vlan 200
Switch(config-if)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config-if)#int fa0/2
Switch(config-if)#sw mo tr
Switch(config-if)#exit

 2. Konfigurasi Gateway pada Router(GATEWAY)

Router>enable
Router#configure terminal
Router(config)#int fa0/0
Router(config-if)#no shutdown
Router(config-if)#int fa0/1
Router(config-if)#no shutdown
Router(config-if)#int fa0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.1 255.255.255.240
Router(config-subif)#exit
Router(config-)#int fa0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.20.1 255.255.255.240
Router(config-subif)#exit
Router(config)#int fa0/0.100
Router(config-subif)#encapsulation dot1Q 100
Router(config-subif)#ip add 10.10.10.9 255.255.255.252
Router(config-subif)#exit
Router(config)#int fa0/0.200
Router(config-subif)#encapsulation dot1Q 200
Router(config-subif)#ip addd 11.11.11.13 255.255.255.252
Router(config-subif)#exit
Router(config)#int fa0/1
Router(config-if)#ip add 192.168.40.1 255.255.255.224
Router(config-if)#int fa0/1.30
Router(config-subif)#encapsulation dot1Q 30
Router(config-subif)#ip add 192.168.30.1 255.255.255.248
Router(config-subif)#exit
Router(config)#int fa0/1.300
Router(config-subif)#encapsulation dot1Q 300
Router(config-subif)#ip add 12.12.12.17 255.255.255.252
Router(config-subif)#exit
Router(config)#int fa0/1.400
Router(config-subif)#encapsulation dot1Q 400
Router(config-subif)#ip add 13.13.13.21 255.255.255.252
Router(config-subif)#exit

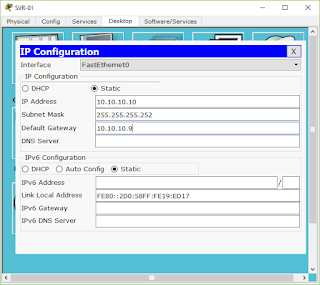

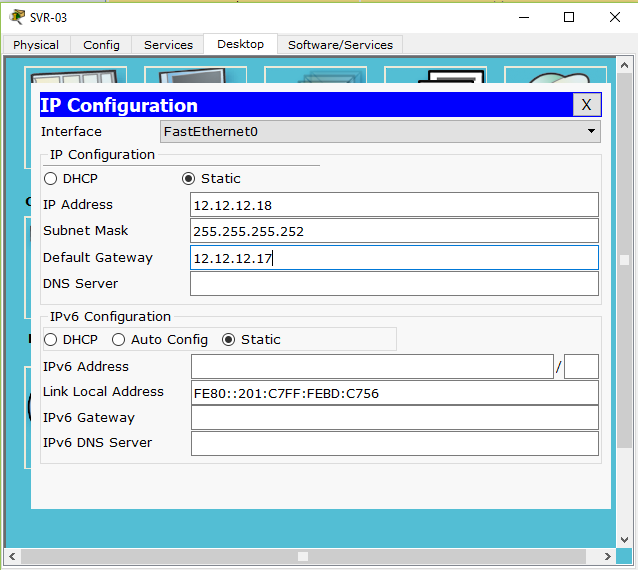

 3. Isikan Ip semua server dengan ip static




 4. Membuat dhcp pool pada router

Router(config)#ip dhcp pool POOL-VLAN10
Router(dhcp-config)#network 192.168.10.0 255.255.255.240
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#dns-server 10.10.10.10
Router(dhcp-config)#exit
Router(config)#ip dhcp pool POOL-VLAN20
Router(dhcp-config)#network 192.168.20.0 255.255.255.240
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#dns-server 10.10.10.10
Router(dhcp-config)#exit
Router(config)#ip dhcp pool POOL-VLAN30
Router(dhcp-config)#network 192.168.30.0 255.255.255.248
Router(dhcp-config)#default-router 192.168.30.1
Router(dhcp-config)#dns-server 10.10.10.10
Router(dhcp-config)#exit
Router(config)#ip dhcp pool POOL-WLAN
Router(dhcp-config)#network  192.168.40.0 255.255.255.224
Router(dhcp-config)#default-router 192.168.40.1
Router(dhcp-config)#dns-server 10.10.10.10
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.10.1
Router(config)#ip dhcp excluded-address 192.168.20.1
Router(config)#ip dhcp excluded-address 192.168.30.1
Router(config)#ip dhcp excluded-address 192.168.40.1

 5. Isi semua ip pc dengan ip dhcp, misalkan :

6. Ganti index.html semua SVR dengan "Anda terhubung dengan SVR-XX" (tanpa petik, ganti XX sesuai nama SVR), misalkan :

7. Pada SVR-01, pada tab Services>DNS, tambahkan record berikut
